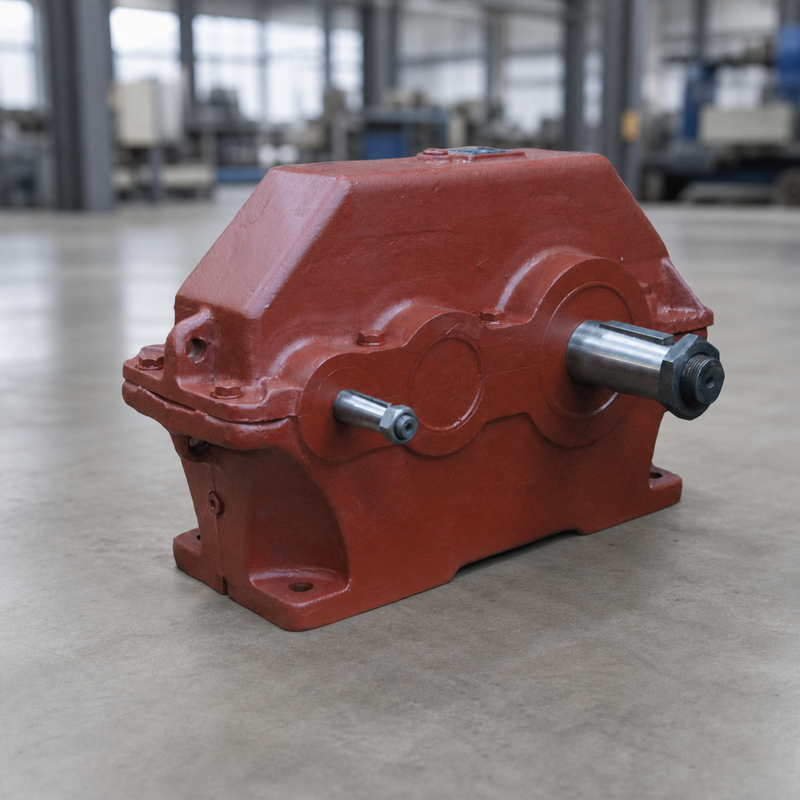

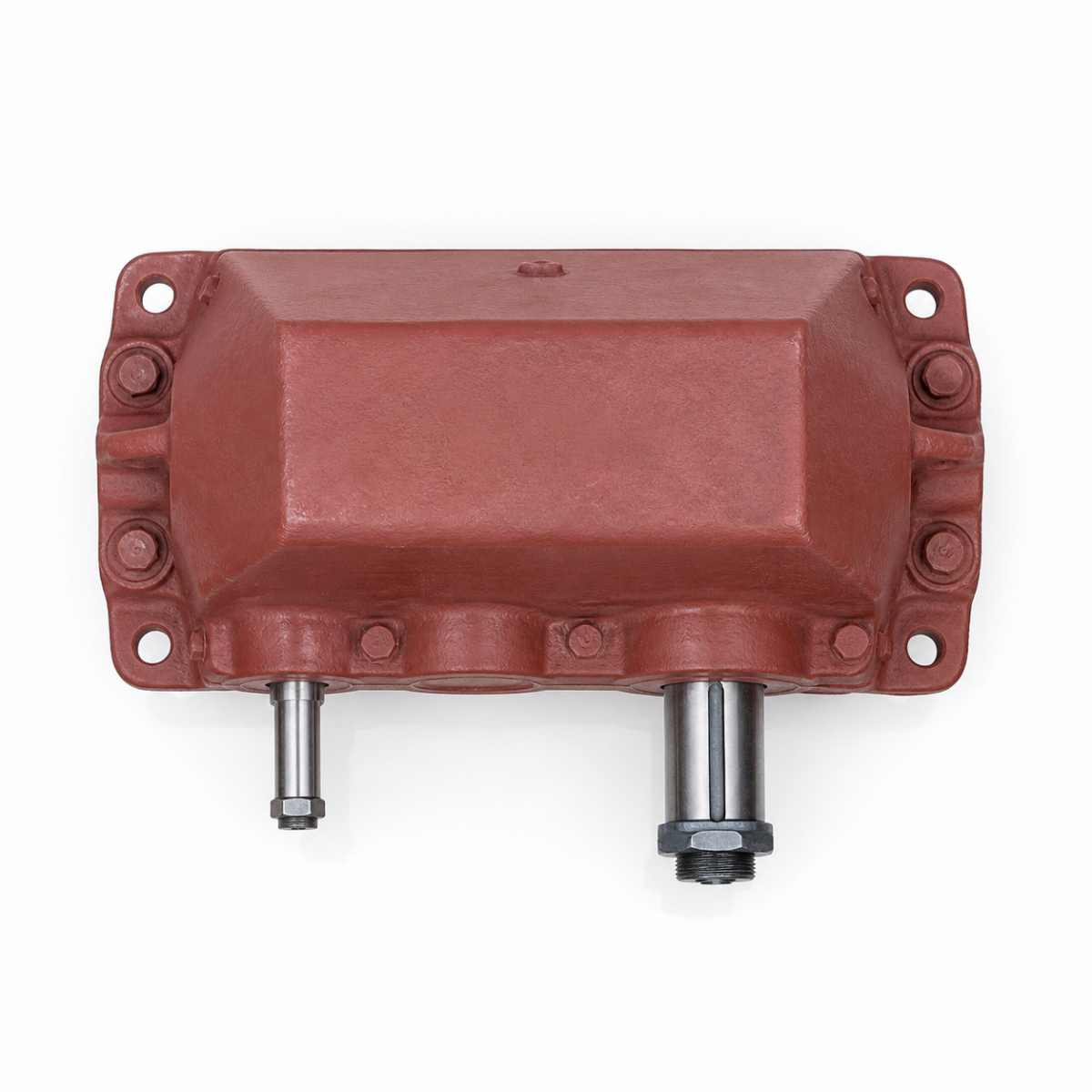

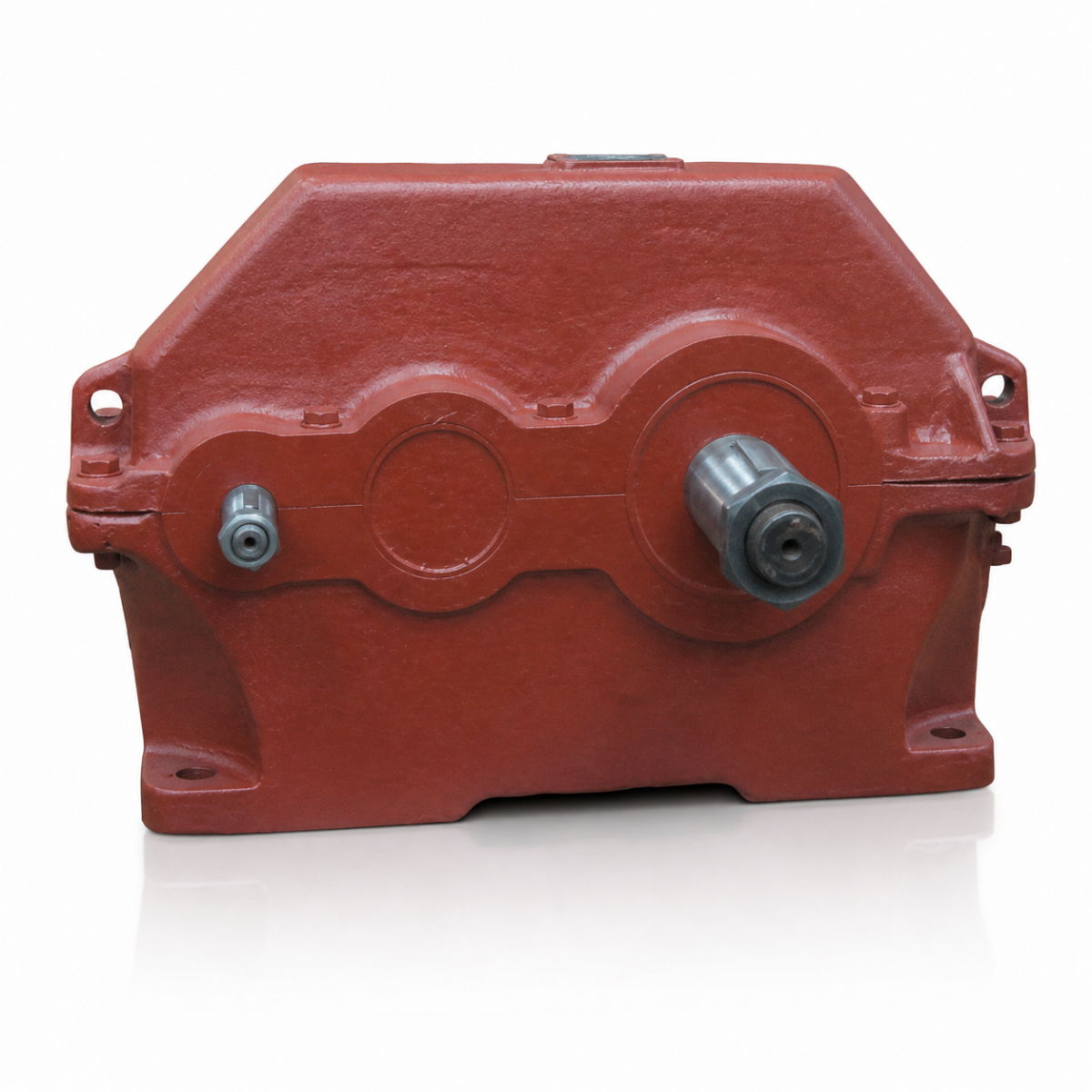

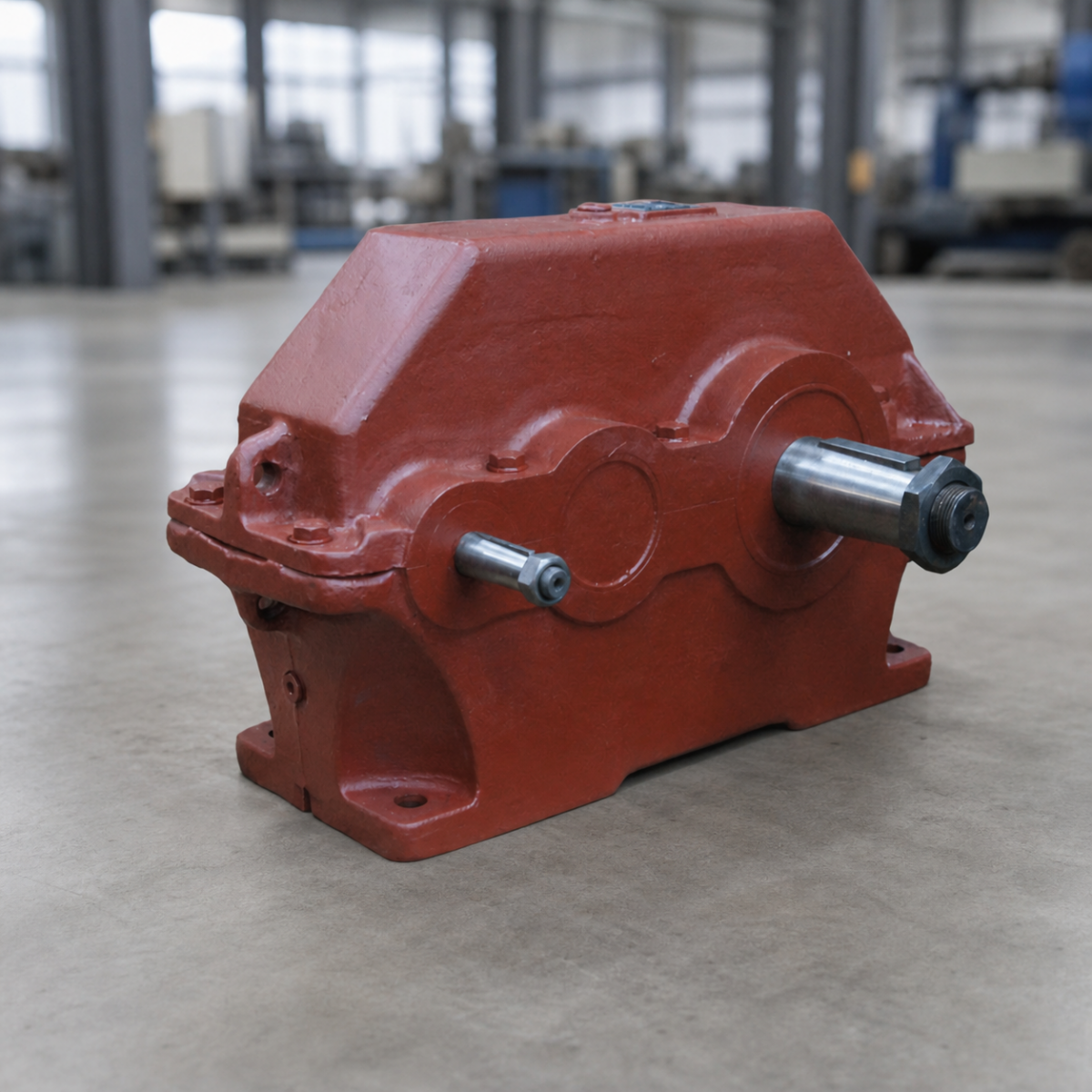

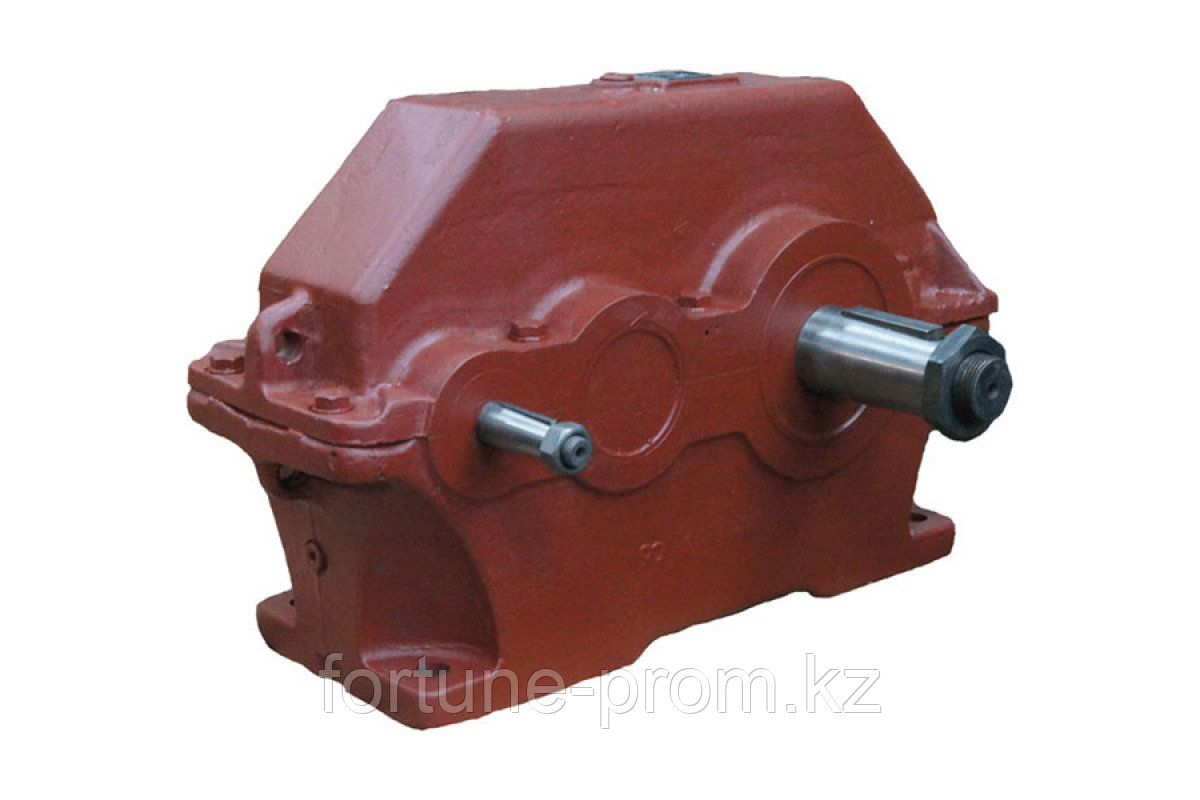

Редуктор Ц2У-200-31.5-21-КК (оба вала конические)
Редуктор Ц2У-200-31.5-21-КК (1Ц2У-200-31,5-21-КК) — специализированная модификация двухступенчатого цилиндрического горизонтального редуктора с межосевым расстоянием тихоходной ступени aw = 200 мм, передаточным отношением u = 31.5 и исполнением концов обоих валов «КК» (конический входной Ø25 мм и конический выходной Ø70 мм по ГОСТ 12081-72). Данное исполнение спроектировано для прецизионного безлюфтового соединения с тормозными шкивами типа ТКГ/ТКП и коническими полумуфтами приводов крановых тележек, подъемных лебедок и конвейеров. Оборудование сертифицировано по ТР ТС 010/2011, прошло заводские испытания ОТК и готово к оперативной отгрузке со склада ТОО «Fortune PROM» в Алматы.
1. Технические характеристики редуктора Ц2У-200-31.5-21-КК по ГОСТ 20784-93
| Параметр | Паспортное значение | Стандарт / Примечание |
|---|---|---|
| Тип редуктора | Цилиндрический двухступенчатый горизонтальный | ГОСТ 20784-93 |
| Типоразмер | Ц2У-200 (1Ц2У-200) | Межосевое расстояние aw=200 мм |
| Исполнение валов | К-К (оба вала конические) | Входной конус Ø25 / Выходной конус Ø70 |
| Номинальное передаточное число u | 31.5 (фактическое u=31.25) | Двухступенчатая косозубая передача |
| Номинальный крутящий момент M2 | 2 400 Н·м | Максимальный пиковый до 4 800 Н·м |
| Схема сборки | 21 | По ГОСТ 20373-94 (валы в разные стороны) |
| Параметры входного вала (быстроходного) | Конический 1:10, Ø 25 мм, резьба М16х1.5 | ГОСТ 12080-66 под муфту |
| Параметры выходного вала (тихоходного) | Конический 1:10, Ø 70 мм, резьба М48х1.5 | ГОСТ 12081-72 под тормозной шкив ТКГ |
| Радиальная нагрузка на входной вал | 1 800 Н | Консольная нагрузка по ГОСТ |
| Радиальная нагрузка на выходной вал | 18 000 Н | Усиленные радиально-упорные роликоподшипники |
| КПД передачи | 0.97 (97%) | Высокая энергоэффективность зацепления Новикова |
| Материал зубчатых колес и вал-шестерен | Сталь 40Х / 40ХН2МА | Термообработка: закалка ТВЧ HRC 54–58 |
| Материал корпуса | Серый чугун СЧ20 | Литая толстостенная вибропоглощающая станина |
| Объем смазочного масла | 7.5 литра | Трансмиссионные масла ТАп-15В, ТАД-17и, ISO VG 220/320 |
| Масса редуктора без смазки | 170.0 кг | Надежный фундаментный монтаж на лапах |
| Габаритные размеры | 730 × 335 × 445 мм | Межосевые отверстия лап 640 × 260 мм |
| Климатическое исполнение | У2 | Температурный диапазон от -40°C до +40°C |
| Гарантия производителя | 24 месяца | Официальная гарантия ТОО «Fortune PROM» |
2. Линейка передаточных чисел редукторов серии Ц2У-200 на складе
| Модификация | Передаточное число (u) | Крутящий момент (M2) | Наличие на складе |
|---|---|---|---|
| Ц2У-200-8-21 | u = 8.0 | М2 = 2 300 Н·м | В наличии |
| Ц2У-200-10-21 | u = 10.0 | М2 = 2 400 Н·м | В наличии |
| Ц2У-200-12.5-21 | u = 12.5 | М2 = 2 450 Н·м | В наличии |
| Ц2У-200-16-21 | u = 16.0 | М2 = 2 500 Н·м | В наличии |
| Ц2У-200-20-21 | u = 20.0 | М2 = 2 500 Н·м | В наличии |
| Ц2У-200-25-21 | u = 25.0 | М2 = 2 500 Н·м | В наличии |
| Ц2У-200-31.5-21 | u = 31.5 | М2 = 2 400 Н·м | В наличии |
| Ц2У-200-31.5-21-КК (Текущий) | u = 31.5 | М2 = 2 400 Н·м (Конус/Конус) | В наличии |
| Ц2У-200-40-21 | u = 40.0 | М2 = 2 250 Н·м | В наличии |
3. Особенности конических валов К-К и схема сборки 21
Обозначение «КК» (ГОСТ 12081-72) означает, что и входной быстроходный, и выходной тихоходный валы выполнены коническими (конусность 1:10) с резьбовыми хвостовиками под затяжную гайку. Преимущества конического сопряжения:
- Идеальная центровка без зазоров: коническая посадка гарантирует нулевое радиальное биение и исключает смятие шпоночного паза при реверсивных и знакопеременных нагрузках.

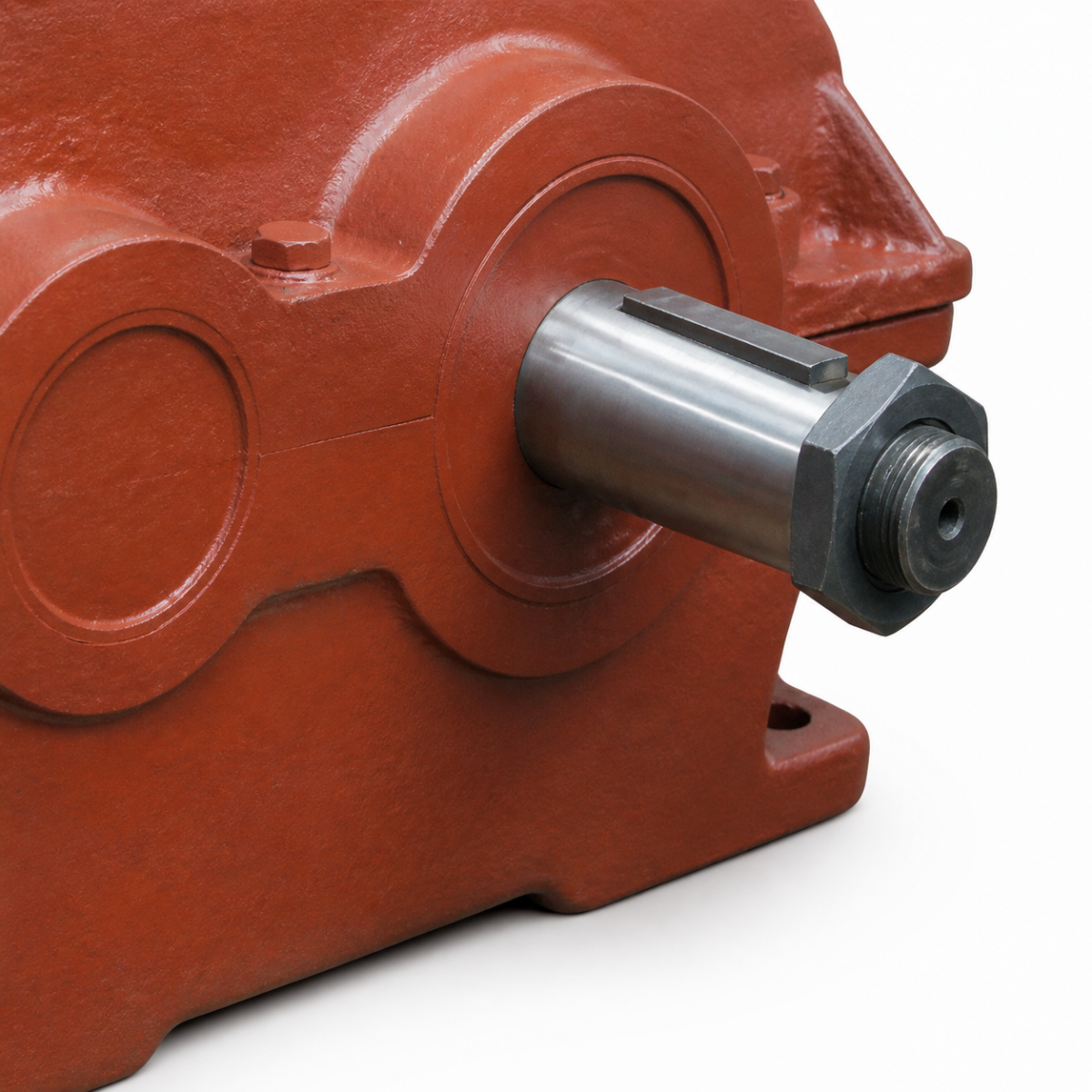

- Прямая совместимость с тормозными шкивами: тихоходный вал Ø 70 мм предназначен для монтажа колодочных тормозов ТКГ-200 / ТКГ-300 крановых механизмов.

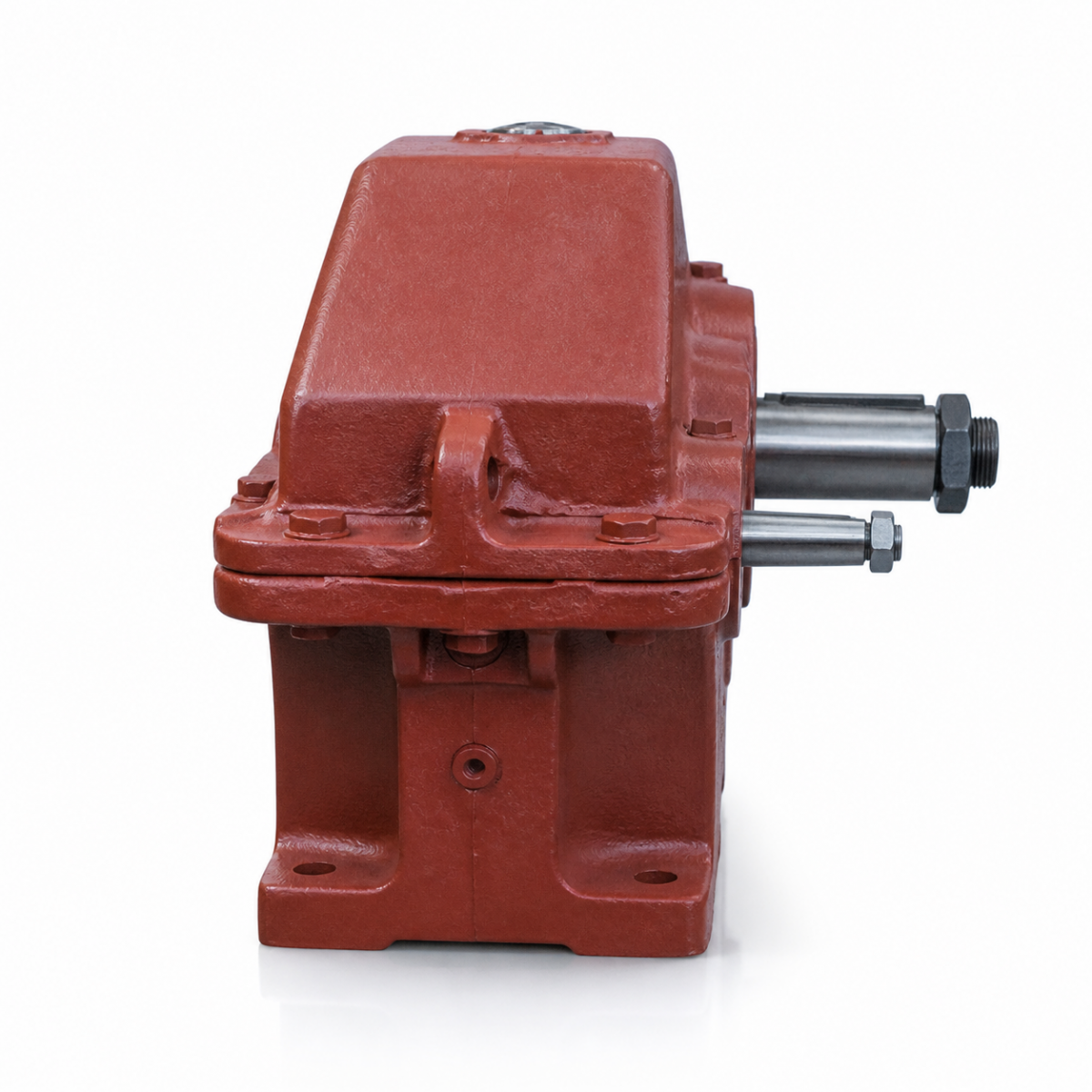

- Схема сборки 21: быстроходный и тихоходный валы выходят на противоположные стороны корпуса, обеспечивая удобную линейную компоновку с двигателем на монтажной плите.

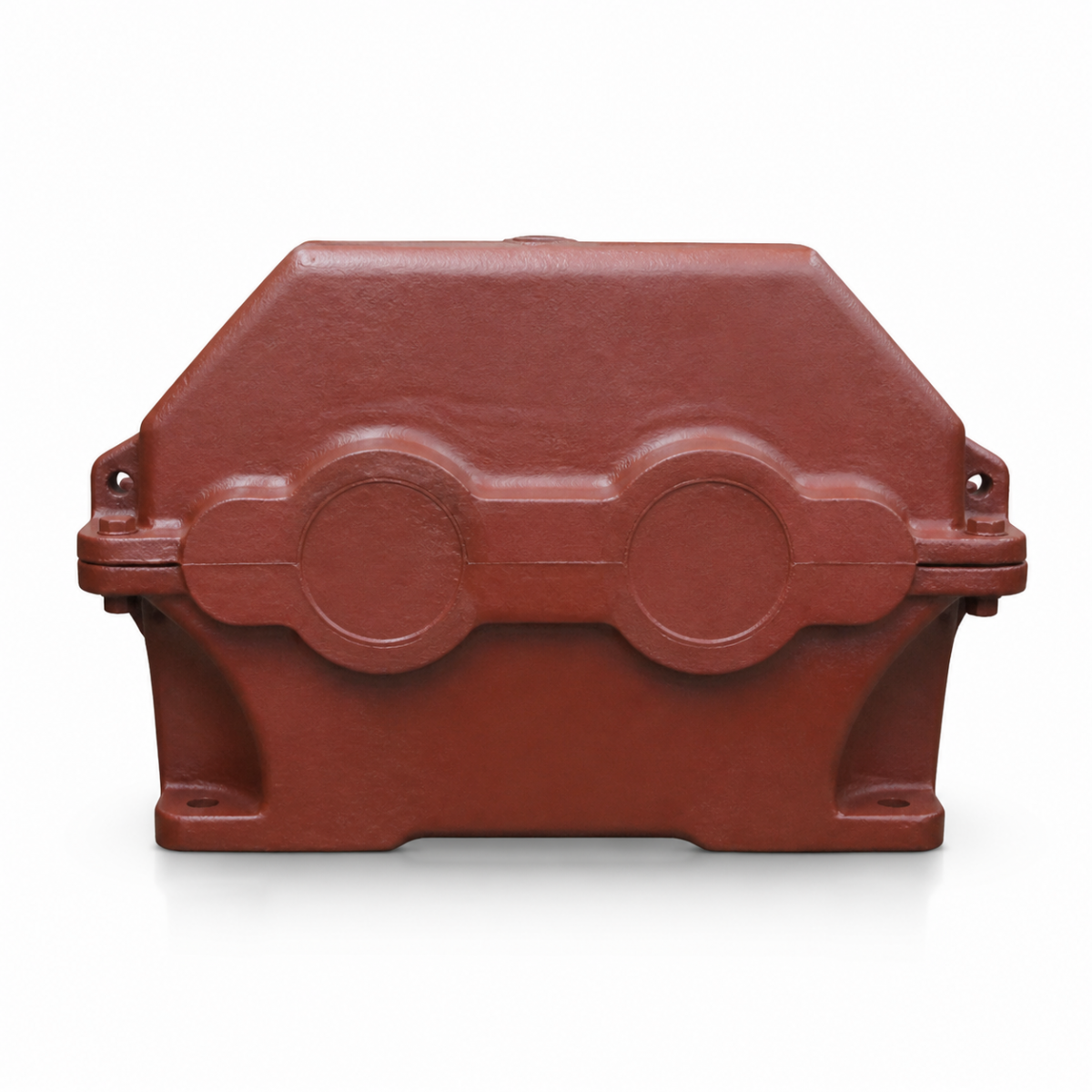

Корпус редуктора отлит из серого чугуна СЧ20 с развитым оребрением, зубчатые пары изготовлены из легированной стали 40ХН2МА с термической обработкой ТВЧ до твердости HRC 56–60.
4. Вопросы инженеров и снабженцев при заказе Ц2У-200-КК (B2B FAQ)
Технические характеристики
| Срок гарантии | 24 месяца |
| Серия / Типоразмер | 1Ц2У-200 / Ц2У-200 |
| Межосевое расстояние тихоходной ступени (aw2) | 200 мм |
| Межосевое расстояние быстроходной ступени (aw1) | 125 мм |
| Суммарное межосевое расстояние | 325 мм |
| Схема сборки по ГОСТ 20373-94 | 21 (валы в противоположные стороны) |
| Климатическое исполнение по ГОСТ 15150-69 | У2 (от -40°C до +40°C) |
| Допускаемая радиальная консольная нагрузка Fвых | 18 000 Н |
| Частота вращения быстроходного вала | до 1 500 об/мин |
| Исполнение концов валов | КК — оба вала конические (ГОСТ 12081-72) |
| Материал зубчатых передач | Легированная сталь 40ХН2МА / 40Х (закалка HRC 56-60) |
| Тип редуктора | Цилиндрический двухступенчатый горизонтальный |
